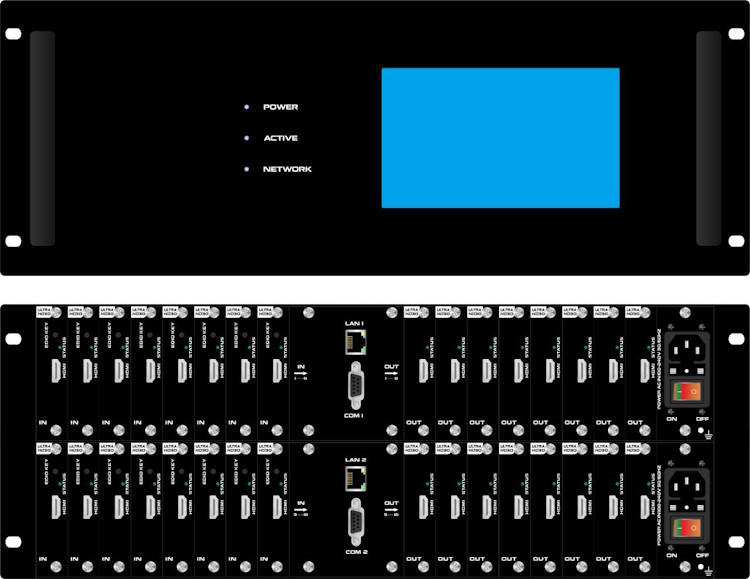

Модульный матричный коммутатор с входными и выходными слотами, он может поддерживать максимум от 8 входов и 8 выходов (зависит от шасси), все платы ввода и вывода используют 4-портовый коммутатор, сигналы включают DVI, HDMI, HDBaseT, FIBER OPTIC, 3G-SDI. Пользователи могут конфигурировать коммутатор со смешанными и выходными входными сигналами.
Скорость переключения одноканального сигнала может достигать до 18 Гбит / с, а основная плата использует четырехъядерную технологию обработки данных four links, скорость переключения может достигать 32 Гбит / с. С технологией несжатой передачи цифрового сигнала для обеспечения высокой точности вывода изображения. Уникальная технология экранирования каналов передачи сигналов для обеспечения полноты сигнала внутренний коммутатор данных обладает сверхсильной способностью противостоять помехам и длительной непрерывной и стабильной работой.
Поддерживает непрерывную работу 7 * 24, а благодаря двойной локальной сети и резервному управлению RS232 пользователям удобно управлять через ПК, iPad, приложение и централизованное управление сторонних производителей с помощью команд управления RS232. Благодаря двойному управлению RS232 и локальной сетью пользователи также могут просто настраивать и управлять окружающим оборудованием, таким как проектор, дисплеями, видеостенами и т.д.
Матричный коммутатор может широко использоваться в конференц-залах, радио- и телевизионных проектах, мультимедийных конференц-залах, проектах с большим экраном, телевизионных обучающих программах, командных центрах управления и на других объектах.
Особенности
Поддерживает карты 1080P, 4K30 и 4K60 для выбора
Поддерживает DVI-I/ HDMI/ 3GSDI/ HDBaseT/ оптоволокно для смешивания ввода и вывода
Поддержка видеостены и плавного переключения с помощью карт 1080P и 4K60
Поддержка функции встроенного и де-встроенного аудио 3,5 мм
Поддержка функции масштабирования вверх / вниз с помощью DIP-переключателя
Поддержка двух портов LAN и RS232 для резервного управления
Передние кнопки с фоновой подсветкой, которыми проще управлять в любое время
Поддерживает защиту от автоматического сохранения и функцию автоматического восстановления при отключении питания
Список шасси для конфигурирования коммутатора
| Размер шасси | Количество входов и выходов |
| 2U | 8х8 |
| 3U | 16х16 |
| 6U | 36х36 |
| 12U | 40х40 |
| 16U | 80х80 |
Список плат для конфигурирования коммутатора
| Плата входов | Плата выходов |
| 4х DVI-I 1080p | 4х DVI-I 1080p |
| 4х HDMI 1080p | 4х HDMI 1080p |
| 4х VGA 1080p | 4х VGA 1080p |
| 4х CVBS 1080p | 4х CVBS 1080p |
| 4х SDI 1080p | 4х SDI 1080p |
| 2х SDI и 2 HDMI 1080p | 4х HDBaseT 70 м с аудио 1080p |
| 4х HDBaseT 70 м с аудио 1080p | 4х HDBaseT 100 м с аудио 1080p |
| 4х HDBaseT 100 м с аудио 1080p | 4х HDMI 4K30 |
| 4х HDMI HDR 4K60 с аудио | 4х HDMI HDR 4K60 с аудио |
| 4х HDMI PTR 4K60 с аудио (для видеостен) | 4х HDMI PTR 4K60 с аудио (для видеостен) |
| 4х FIBER OPTIC 2 км 1080P | USB капчер с 4х оконный превью |
|
4х RJ-45 декодер H.264/265 потоки 4х 4K60, 16x 1080p, 64x D1 |
4х FIBER OPTIC 2 км 1080p |
|
4х RJ-45 декодер H.264/265 потоки 4х 4K30, 4x 1080p, 16x D1 |
4x RJ-45 кодер H.264/265 4 потока 1080p |
|
4x RJ-45 кодер H.264/265 4 потока HDMI 4K30 |
|
|
4x HDMI2.0 4K60 с функцией вывода на на 1 экран с разделением или на 4 |
|
|
Управление |
|
|
Плата WEB управления |
|
|
Плата централизованного управления 3х RS 232 / RS422 / RS485, 4-х IO, 8x RELAY, 4х IR |
Технические характеристики
| Описание | модульный матричный коммутатор с сенсорным экраном |
| Вход | 4-порта на 1 плате DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/FIBER |
| Выход | 4-порта на 1 плате DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/FIBER |
| Цветовое пространство | RGB444, YUV444, YUV422, XV.C |
| Разрешение |
640×480; 3840×2160@ 60 Гц (VESA), 480i---4K @ 60 Гц (HDMI) |
| Расстояние |
HDMI/DVI: 15 м; HDBaseT: 70/100 м; Оптоволокно: 2 км |
| Управление | Централизованное, IP или сенсорный экран |
| Питание | Переменный ток: 110 В—260 В 50/60 Гц |
| Потребление | 60 Вт (без карт) |
| Размеры | 2U (8х8)/3U (16х16)/6U (36x36)/12U (40x40)/16U (80[80) |
| Рабочая температура | 0℃ ~50℃ |
| Температура хранения | -20℃ ~55℃ |
